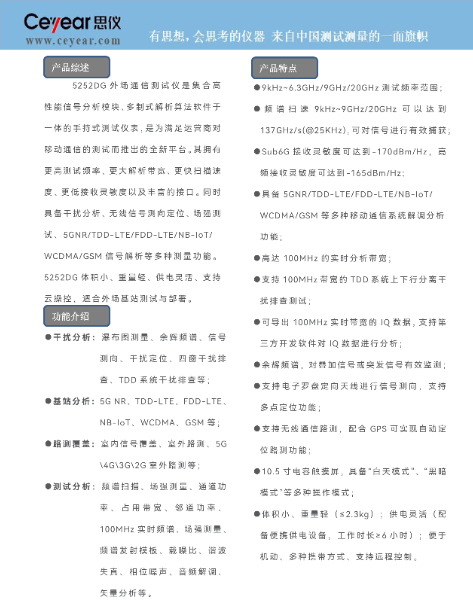

產品綜述

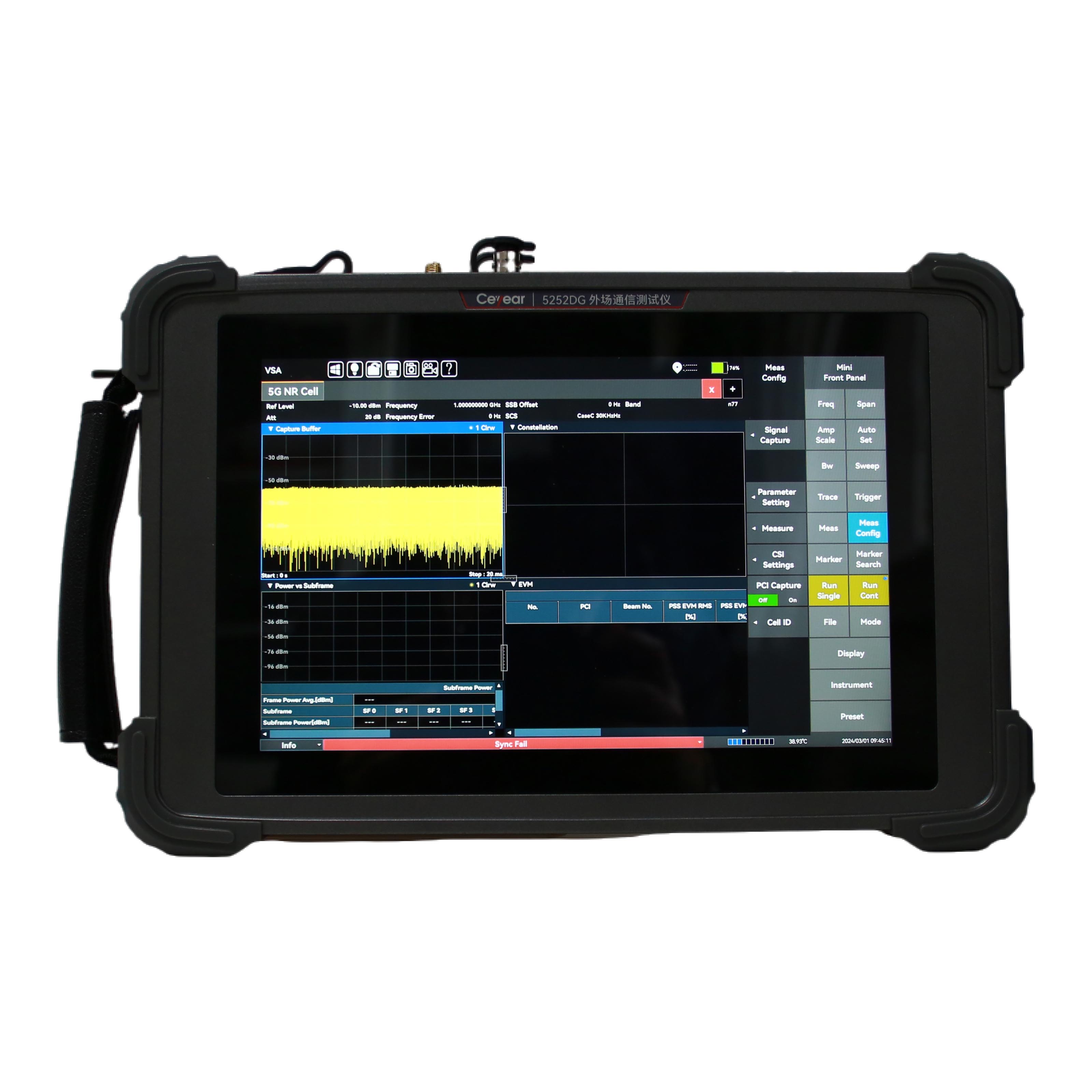

5252DG外場通信測試儀是集合高性能信號分析模塊、多制式解析算法軟件于一體的手持式測試儀表，是為滿足運營商對移動通信的測試而推出的全新平臺。其擁有更高測試頻率、更大解析帶寬、更快掃描速度、更低接收靈敏度以及豐富的接口。同時具備干擾分析、無線信號測向定位、場強測試、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM信號解析等多種測量功能。5252DG體積小、重量輕、供電靈活、支持云操控，適合外場基站測試與部署。

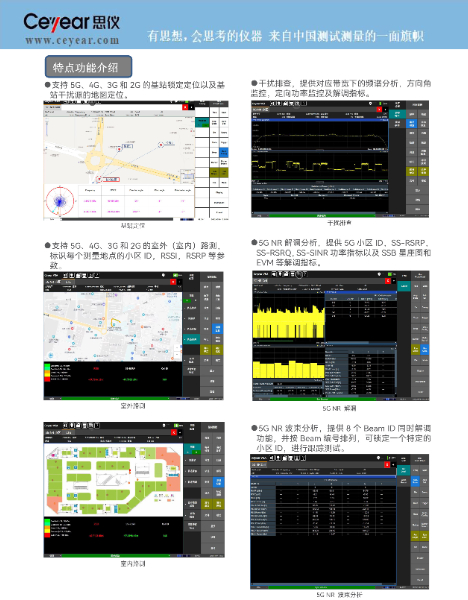

●干擾分析：瀑布圖測量、余輝頻譜、信號測向、干擾定位、四窗干擾排查、TDD系統干擾排查等；
●基站分析：5G NR、TDD-LTE、FDD-LTE、NB-IoT、WCDMA、GSM等；
●路測覆蓋：室內信號覆蓋、室外路測、5G \4G\3G\2G室外路測等；
●測試分析：頻譜掃描、場強測量、通道功率、占用帶寬、鄰道功率、100MHz實時頻譜、場強測量、頻譜發射模板、載噪比、諧波失真、相位噪聲、音頻解調、矢量分析等。

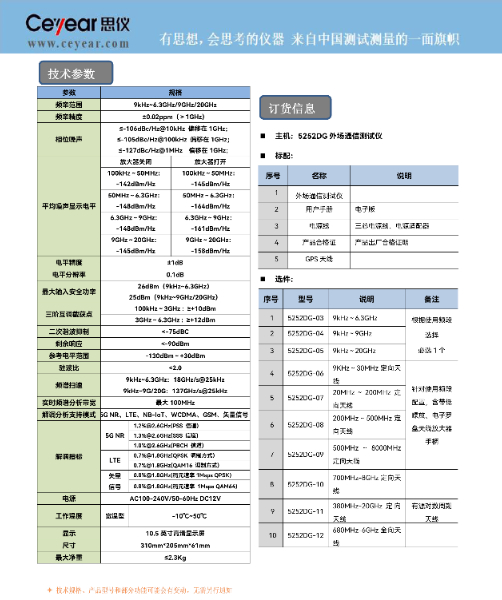

技術規范
參數 規格 頻率范圍 9kHz~6.3GHz/9GHz/20GHz 頻率精度 ±0.02ppm（＞1GHz） 相位噪聲 ≤-106dBc/Hz@10kHz 偏移在1GHz； ≤-105dBc/Hz@100kHz 偏移在1GHz； ≤-127dBc/Hz@1MHz 偏移在1GHz； 平均噪聲顯示電平 放大器關閉 放大器打開 100kHz～50MHz：-142dBm/Hz 100kHz～50MHz：-145dBm/Hz 50MHz～6.3GHz：-148dBm/Hz 50MHz～6.3GHz：-164dBm/Hz 6.3GHz～9GHz：-148dBm/Hz 6.3GHz～9GHz：-161dBm/Hz 9GHz～20GHz：-145dBm/Hz 9GHz～20GHz：-158dBm/Hz 電平精度 ±1dB 電平分辨率 0.1dB 最大輸入安全功率 26dBm（9kHz~6.3GHz） 25dBm（9kHz~9GHz/20GHz） 三階互調截獲點 100kHz～3GHz : ≥+10dBm 3GHz～6.3GHz : ≥+12dBm 二次諧波抑制 <-75dBC 剩余響應 <-90dBm 參考電平范圍 -130dBm～+30dBm 駐波比 <2.0 頻譜掃速 9kHz~6.3GHz：18GHz/s@25kHz 9kHz~9G/20G：137GHz/s@25kHz 實時頻譜分析帶寬 最大100MHz 解調分析支持模式 5G NR、LTE、NB-IoT、WCDMA、GSM、矢量信號 解調指標 5G NR 1.2%@2.6GHz(PSS 信道) 1.3%@2.6GHz(SSS 信道) 1.0%@2.6GHz(PBCH 信道) LTE 0.7%@1.8GHz(QPSK 調制方式) 0.7%@1.8GHz(QAM16 調制方式) 矢量 0.8%@1.8GHz(碼元速率1Msps QPSK) 信號 0.8%@1.8GHz(碼元速率 1Msps QAM64) 電源 AC100-240V/50-60Hz DC19V 工作溫度 -10℃~50℃ 顯示 10.5英寸高清顯示屏 尺寸 311mm*206mm*61mm 最大凈重 ≤2.3Kg
