產品綜述
5288 SDH/PDH數字傳輸分析儀為高性能手持式數字傳輸分析儀，符合ITU-T SDH/PDH技術規范和我國光同步傳輸網技術體制的規定,支持2.048、34.368、139.264Mb/s及155.520Mb/s傳輸速率的測試。可進行SDH/PDH傳輸設備和網絡的誤碼、指針、開銷、插入/提取和相關物理量的測量，廣泛應用于SDH、PDH設備的開發、生產以及通信網的安裝、認證、運營和維護等。

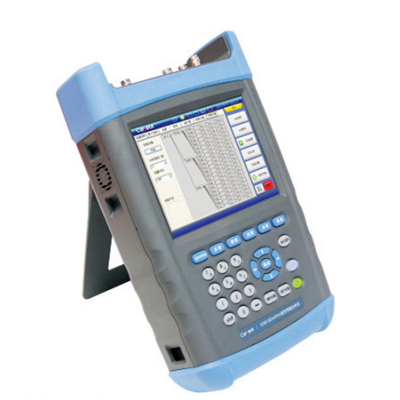

5288 SDH/PDH數字傳輸分析儀外觀結構采用業界先進的雙色雙料一體化設計工藝，外觀新穎、堅固耐用，采用按鍵及觸摸雙重操作模式，操作便捷；內嵌高級防反射LCD顯示單元，即便在野外環境下，顯示界面也清晰可見；該產品具有豐富的外部接口，既有以太網口，亦可通過USB口，實現與外部設備數據通信。機內配有大容量的鋰電池，工作時間長達8小時以上，適于野外工作。
功能特點
手持式結構及超長電池供電，非常便于現場測試；觸摸屏、鍵盤雙重操作模式，操作便捷
對測試記錄采用直方圖的顯示方式，直觀清晰
啟動識別功能，可自動使接收端測試參數與發端匹配
完備的自測試功能，便于判斷儀器各測試功能是否正常
完善的誤碼性能分析：支持G.821、G.826、 G.828、 G.829、M.2100 、M.2101 、M.2110 、M.2120
多種指針調整的產生和分析
具有完整的開銷設置、監視及序列捕獲
具有自動保護倒換測試等多種檢測功能
便捷的掃描測量方式，可對SDH支路信號進行掃描測試
中/英文操作界面
豐富、直觀的圖形界面

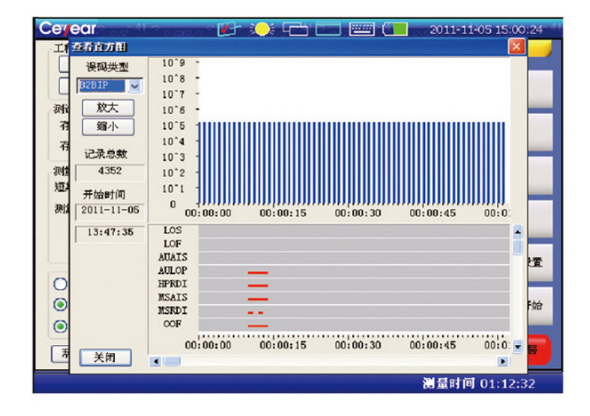

直觀的測試記錄顯示方式
5288采用柱狀圖的方式直觀顯示出測試分析結果。

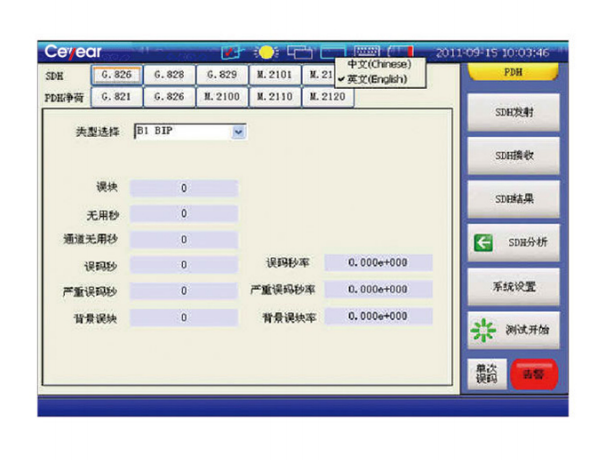

完善的誤碼性能分析
5288支持G.821、G.826、 G.828、 G.829、M.2100 、M.2101 、M.2110 、M.2120等標準的誤碼分析。

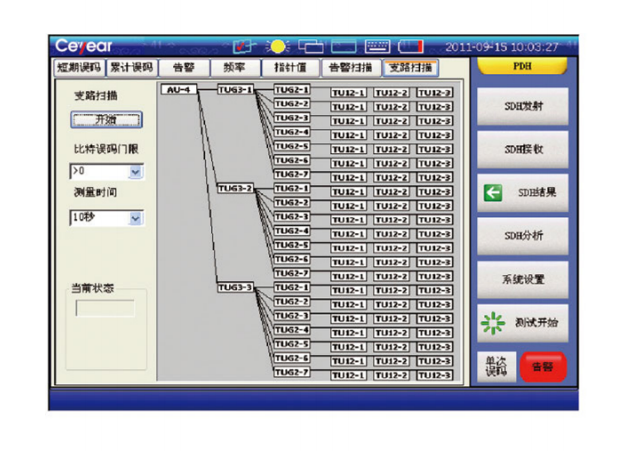

便捷的掃描測量方式
5288設有SDH支路掃描測試菜單，可自動完成SDH各支路的測試分析。
典型應用
作為業界性能優秀的PDH/SDH數字傳輸測試儀，產品速率覆蓋2Mb/s～155Mb/s，集發射接收一體，廣泛用于網絡和設備的研發、生產、驗收、維護、計量等方面。

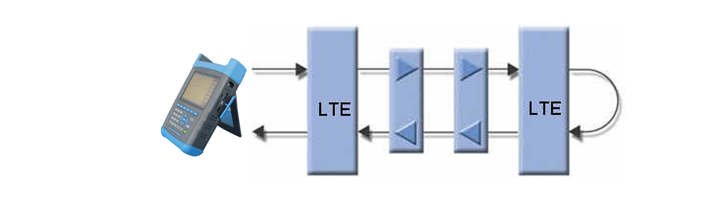

環回測試

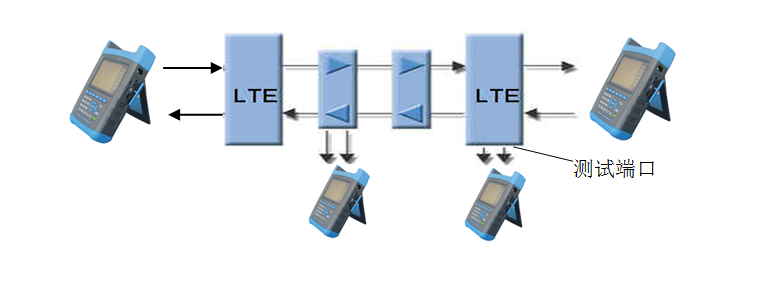

端到端測試
主機型號
| 編號 | 名稱 | 描述 |
|---|---|---|
| 5288 | SDH/PDH數字傳輸分析儀 |
硬件選件
| 編號 | 名稱 | 描述 |
|---|---|---|
| 5288-001 | 1310光模塊 | STM-1光傳輸測試，1310nm |
| 5288-002 | 1550光模塊 | STM-1光傳輸測試，1550nm |
| 5288-003 | 1310/1550光模塊 | STM-1光傳輸測試， 1310nm/1550nm |
標配附件
| 編號 | 名稱 | 描述 |
|---|---|---|
| 1 | 電源線組件 | 標準三芯電源線+電源適配器 |
| 2 | 鋰電池 | |
| 3 | BNC 電纜 | 2根 |
| 4 | 使用說明書 | |
| 5 | 合格證 | |
| 6 | 包裝箱 |
